Бывают ситуации, когда необходимо вместо кнопки выход, подключить к вызывной панели внешний считыватель карт, что бы посетители входили на территорию по картам доступа и выходили с территории по картам доступа.

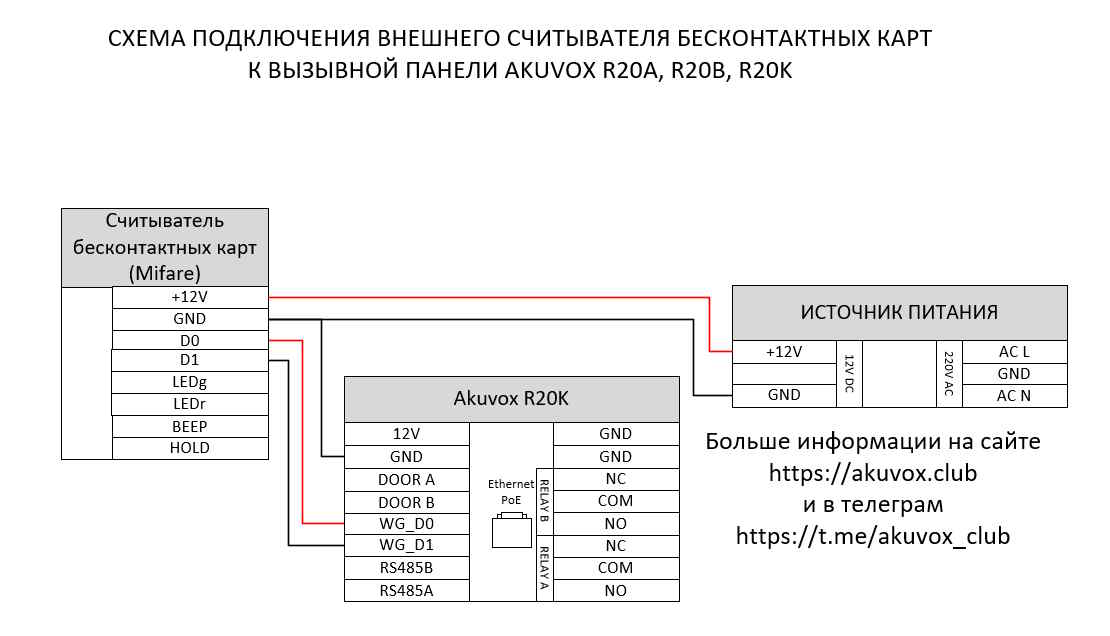

Рассмотрим подключение на примере вызывной панели Akuvox R20K:




Рассмотрим настройку считывателя карт через wiegand:

Wiegand это интерфейс проводной связи устройств считывания данных (карт, отпечатков и т.д.) с контроллерами СКУД (используется в системах контроля доступа).

Использование этого интерфейса позволяет использовать вызывную панель домофона Akuvox, как устройство получения и передачи данных в формате Wiegand.

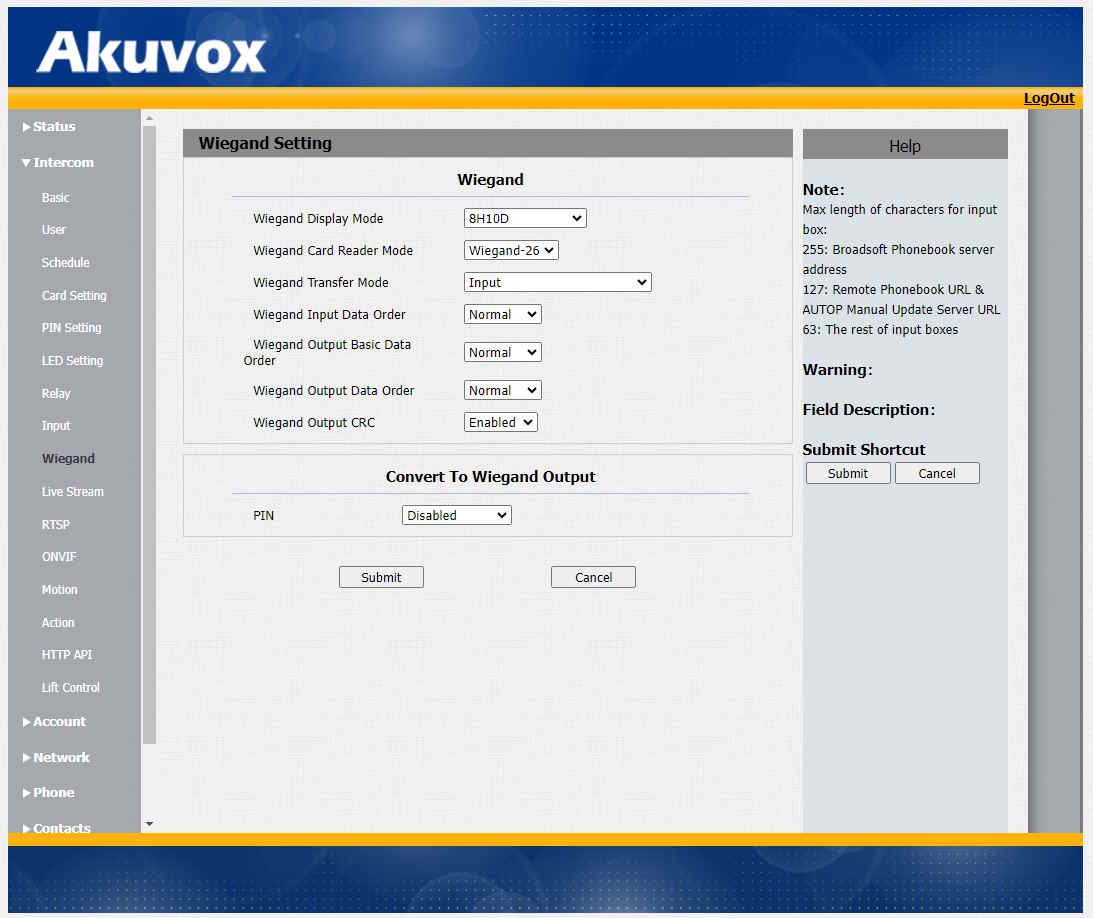

Авторизуйтесь в Web интерфейсе вызывной панели.

В левом меню выберите Intercom, далее Wiegand.

Wiegand Display Mode: выбор кодировки карты доступа
Wiegand Card Reader Mode: поддерживаются Wiegand 26, 34 и 58. Число в типе означает количество бит
Wiegand Transfer Mode: Режим получения Input, режим обработки Output. При первом устройством для считывания карт выступает внешнее оборудование, которое подключается к панели. При втором – сама панель считывает код карты и передает его другому устройству, например, системе СКУД.
Wiegand Input Data Order: Normal, Reversed
Wiegand Output Basic Data Order:  Normal, Reversed
Wiegand Output Data Order: Normal, Reversed
Wiegand Output CRC: Enabled, Disabled

Convert To Wiegand Output
PIN:  Disabled, 8 bits per digit, 4 bits per digit, All at once




При изменении настроек не забудьте применить их нажатием кнопки Submit внизу страницы или в правом меню.
