Как подключить кнопку "Выход" к домофону Akuvox
Кнопка "Выход" предназначена для подачи сигнала домофону, на активацию реле. К реле может быть подключен замок или привод управления ворот.

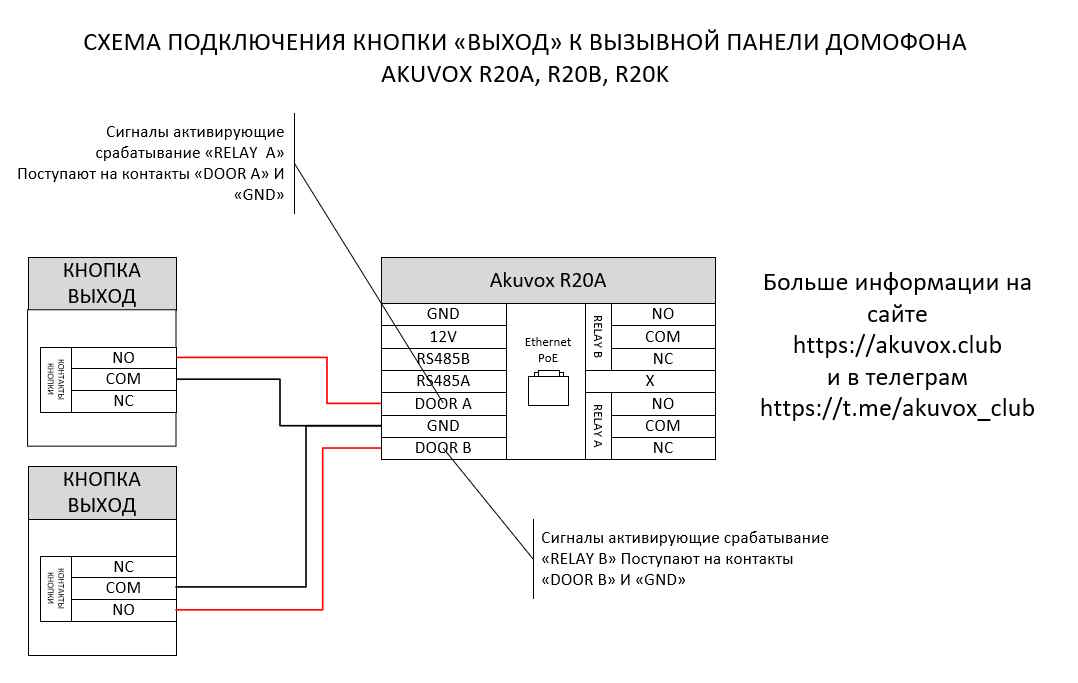

В домофонах Akuvox есть модели с одним реле и с двумя реле. В нашей схеме рассмотрен вариант для вызывных панелей Akuvox серии R20. И кнопки выход с нормально открытыми контактами.
(Вы можете использовать кнопку как с контактами NO так и с контактами NC, все настройки будут аналогичны приведенным ниже, но вам нужно будет выбрать правильный тип кнопки в веб интерфейсе вызывной панели)
Рекомендация:
Если вы подключаете замок к контактам "RELAY A" значит кнопку "Выход" нужно подключать к контактам "DOOR A"
Если вы подключаете замок к контактам "RELAY B" значит кнопку "Выход" нужно подключать к контактам "DOOR B"
(Можно не придерживаться данного правила, а выбрать необходимое реле в веб интерфейсе вызывной панели Akuvox)
Настройка в веб интерфейсе:

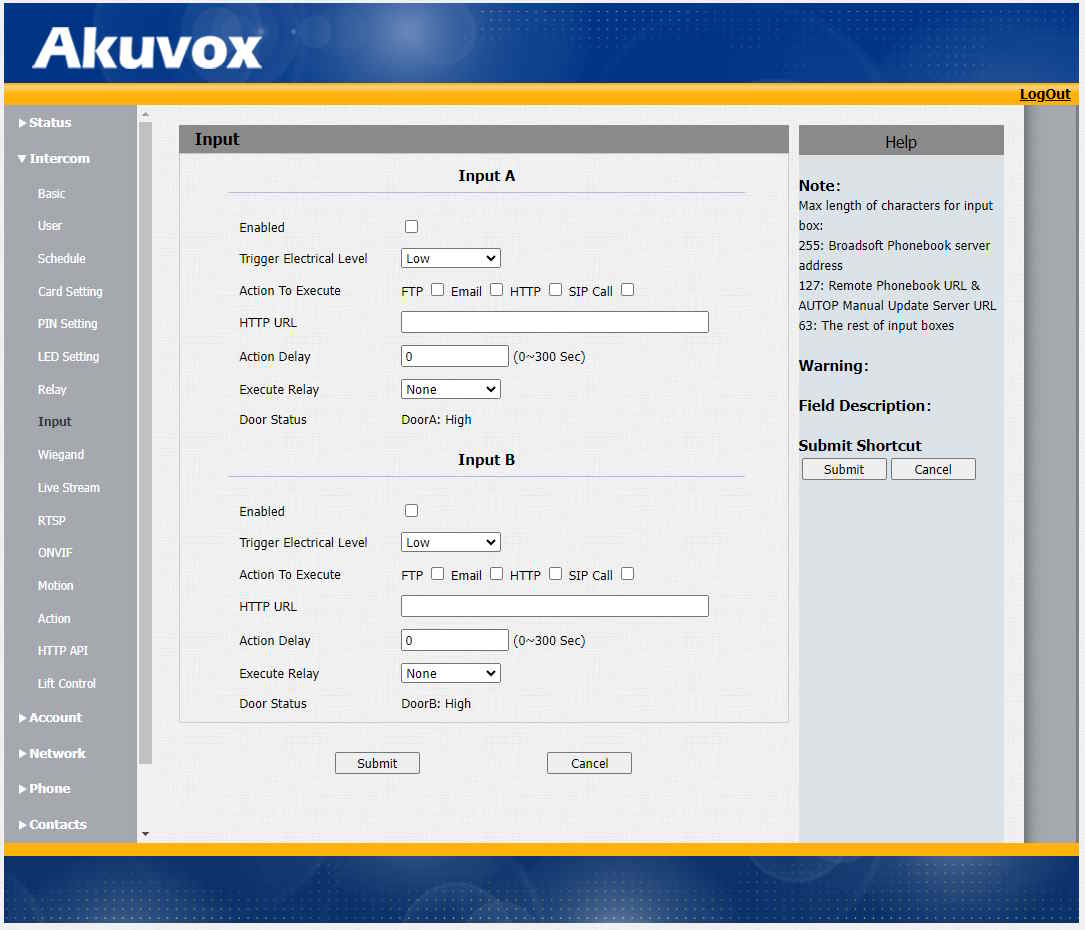

Откройте в левом меню пункт Intercom, далее - Input.
Откроется меню настройки контактной группы отвечающей за активацию релейных выходов.
Включите необходимый вам вход Enable
Trigger Electrical Level: Low – замкнуто, High - разомкнуто (Для выбора NC или NO)
Action to execute: действие, выполняемое после срабатывания триггера
Http URL: URL для действия, если оно было выбрано.
Action Delay: выбор задержки
Execute Relay: выбор реле, котором вы хотите управлять
Door Status: просмотр текущего статуса реле.
После изменения настроек не забудьте их применить, нажав кнопку Submit в низу страницы или в правом меню.
